X-WALLの特徴と評判~制震パーツ比較⑪~

07.232018

この記事は2分で読めます

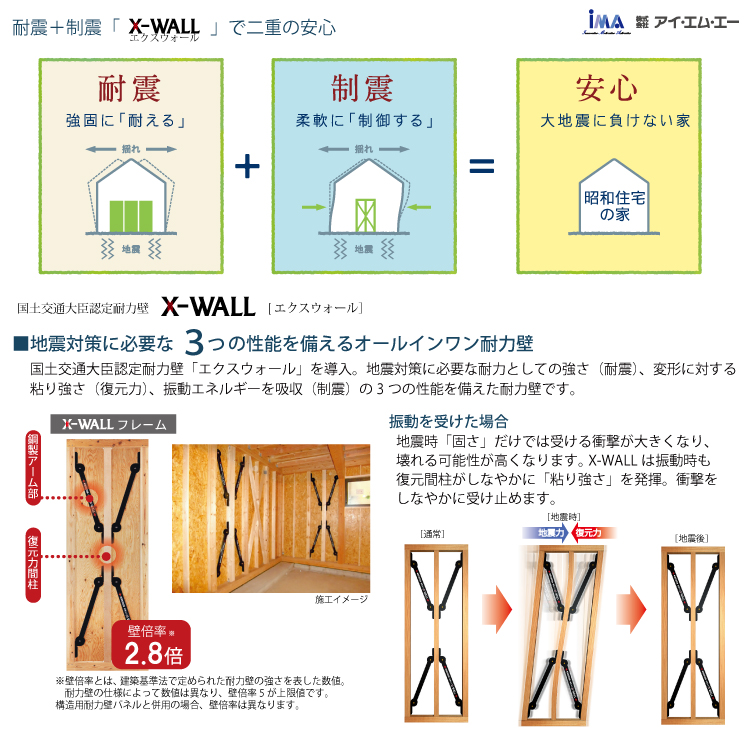

出典:http://www.imanet.jp/xwall.html

2011年の3.11 東日本大震災
2016年4月14日の熊本大地震
立て続けに起こる震災に制震技術も開発段階から実用段階になり
建売住宅に設置されるケースも見られます。
沢山ある制震装置のそれぞれの特徴やメリットデメリットなどを調べてみました。
難しそうですができるだけわかりやすく解説したいと思います。
シリーズ第11弾は株式会社アイ・エム・エーのX-WALLです。
このシリーズ3回目で紹介した制震システムGVAジーバと同じ会社の製品です。
GVAに対しての廉価版の位置づけです。

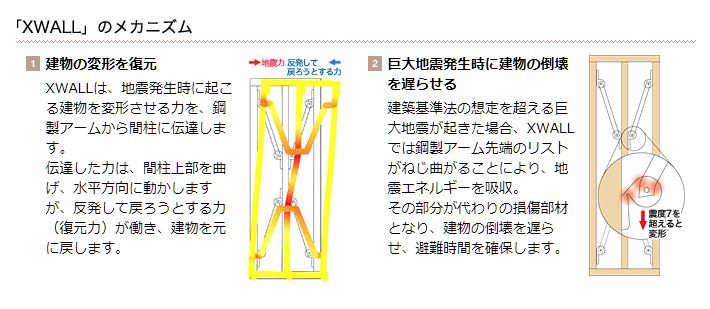

X-WALLのメカニズム










GVAジーバの場合はVEMという制震材で制震していたのですが
X-WALLには制震材が使われていません。
柱間にX型に組まれた鋼材のアームの中央に復元力間柱という材料を挟んだ構造になっています。
この復元力間柱が変形しても損傷しないで元に戻ろうとする効果があり建物全体に復元能力を付加する。という説明です。







巨大地震発生時にはアーム先端部分が損傷して建物の倒壊を遅らせる





出典:兼六の家http://www.ken6-t.com/products/control.html





X-WALLを導入している工務店さんのサイトからお借りしました。建築基準法の想定を超える地震力を受けた場合アームの一部が変形して建物の倒壊を遅らせるそうです。

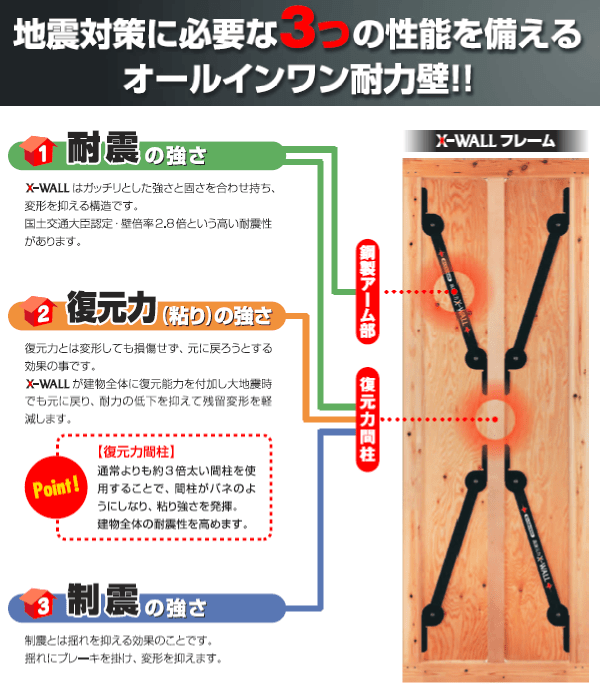

X-WALLの特徴







耐震壁として機能する。

制振装置として地震の揺れを抑える。

変形に対する粘り強さ(復元力)

の性能があるとしています。









X-WALLの動画



X-WALLの動画です。
筋違や構造用合板とX-WALLの比較実験を22秒の動画にしています。
ご覧ください。











X-WALLのまとめ



X-WALLとGVAジーバと同じ会社で2種類の制震装置の販売を行っています。
VAジーバに関してはアクリル樹脂「VEM」という制震材料をを用いて制震するという明確な説明があります。
X-WALLに関しては太い間柱の復元力という説明ですが十分に説明しきれていない感があります。
